এসএমএফ - 28 ই অপটিকাল ফাইবার গ্রেগ গ্রেটিং, ফাইবার অপটিক গ্রেট গ্রেটিং সেন্সর

উৎপত্তি স্থান:চীন
ব্র্যান্ডের নাম:Haiyu Optical
সার্টিফিকেশন:CE, ISO9001, Rohs
মডেল নম্বর:HYG-FBG-এসসি-003
ন্যূনতম অর্ডার পরিমাণ:1 pcs
দাম:আলোচনা সাপেক্ষ
পেমেন্ট শর্তাবলী:এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল / সি
সরবরাহ ক্ষমতা:প্রতিদিন 1000 পিসি
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:

ফাইবার অপটিক গ্রেট গ্রেটিং সেন্সর

,

চিপযুক্ত গ্রেট গ্রেটিং
Product Name: বিআইডিআই ফাইবার গ্রেগ গ্রেটিং
Connector: এসসি / এপিসি
Fiber Type: SMF-28e
Material: প্লাস্টিক, অপটিকাল ফাইবার
Wavelength: 1650 +/- 5 এনএম
Operating Temperature: -25 ~ 65
Accuracy: 0.1%
Application: বিচ্ছুরণ ক্ষতিপূরণকারী, এফবিজি সেন্সর
পণ্য বিবরণ

এসি এপিসি বিআইডিআই 1650nm এফবিজি রিফ্লেক্টর অপটিকাল ফাইবার ব্র্যাগ গ্রেটিং

অপটিকাল প্যারামিটার:

পদ স্থিতিমাপ সবিস্তার বিবরণী একক মন্তব্য
1 তরঙ্গদৈর্ঘ্য পরিসীমা পাস ব্যান্ড 1260 ~ 1625 NM -
প্রতিচ্ছবি ব্যান্ড 1644,5 ~ 1655,5 NM -
2 পাস ব্যান্ড আমি আমি এল ≤1.4 ডেসিবেল @ 1260 ~ 1360
≤1.4 ডেসিবেল @ 1460 ~ 1600
≤1.5 ডেসিবেল @ 1600 ~ 1625
ORL > 35 ডেসিবেল @ 1260 ~ 1580
> 30 ডেসিবেল @ 1580 ~ 1620
> 20 ডেসিবেল @ 1620 ~ 1625
3 প্রতিচ্ছবি ব্যান্ড আমি আমি এল > 21 ডেসিবেল @ 1644,5 ~ 1655,5
ORL ≤1.0 ডেসিবেল @ 1644,5 ~ 1655,5
4 PDL ≤0.4 ডেসিবেল @ 1260 ~ 1600
5 লহরী, তরঙ্গ, ঢেউ ≤0.6 ডেসিবেল @ 1644,5 ~ 1655,5
6 TDL ≤0.5 ডেসিবেল @ 1260 ~ 1600
7 সর্বোচ্চ অপটিক্যাল শক্তি হ্যান্ডলিং 27 dBm -
8 প্লাগ টাইমস > 500 টাইমস -
9 সংযোগকারী এসসি / এপিসি - -
10 সংক্রমণ দিকনির্দেশ দ্বিমুখী

বর্ণনা:

এফবিজি হ'ল একটি ফাইবার গ্রেটিং যা মূল দিক বরাবর রিফেক্টিভ ইনডেক্স মড্যুলেশন পিরিয়ডের লিনিয়ার প্রকরণের সাথে থাকে। একটি বৃহত ব্যান্ডউইথ হ'ল এটির প্রধান বৈশিষ্ট্য, যা সাধারণত বেশ কয়েকটি ন্যানোমিটার বা দশ ন্যানোমিটারে পৌঁছতে পারে।

এফবিজি প্রতিফলক একটি স্ট্যান্ডার্ড এসসি ধরণের সংযোগকারী কাঠামো, যা সিরামিক ফেরুলে একটি বিশেষ এফবিজি প্যাকেজ করে।

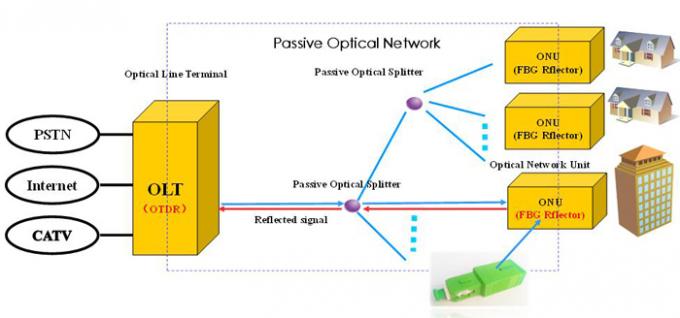

ফাইবার ব্রেগ গ্রেটিং গ্রেফ্টিং রিফ্লাক্টর অপটিক্যাল নেটওয়ার্ক ইউনিট (ওএনইউ) এর পাশে মাউন্ট করা একটি স্বল্প ব্যয়যুক্ত নির্দিষ্ট ব্যান্ড রিফ্লেক্টর। এটি ওটিডিআর থেকে ফাইবার লাইন টার্মিনালের (ওলটি) দিকের প্রায় 100% হালকা ডালগুলি প্রতিফলিত করতে পারে, যখন প্যাসিভ অপটিকাল নেটওয়ার্কের (পিওএন) ওয়ার্কিং ব্যান্ডগুলি সাধারণত সংক্রমণ করে। ওটিডিআর ফাইবার গ্রেটিং রিফ্লেক্টর দ্বারা প্রতিবিম্বিত সংকেত সনাক্ত করে ফাইবার লাইনটি স্বাভাবিক কিনা তা নির্ধারণ করতে পারে। প্রতিফলিত সংকেত যখন স্বাভাবিক মানের চেয়ে কম হয়, লাইন ক্ষতি খুব বড় হয়; যখন প্রতিবিম্বের মান 0 হয়, অপটিকাল ফাইবার লাইনটি ভেঙে যায় fore অতএব, আমরা ফাইবার লাইনের রিয়েল-টাইম পর্যবেক্ষণের মাধ্যমে সময়মতো ফাইবার লাইনটি বজায় রাখতে পারি।

অ্যাপ্লিকেশন:

প্যাসিভ অপটিকাল নেটওয়ার্ক লাইনগুলি সনাক্তকরণ এবং রক্ষণাবেক্ষণ (এফটিটিএক্স প্রয়োগ করা)।

বৈশিষ্ট্য:

● উচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা

Ote রিমোট রিয়েল-টাইম সনাক্তকরণ

● কম সন্নিবেশ ক্ষতি

Ad অ্যাডাপ্টার কাঠামোর জন্য সহজ সংযোগ

T টেলকর্ডিয়া জিআর -326-কোরি, টেলকর্ডিয়া জিআর -1221-কোর এর সাথে অনুগত

Ro RoHS এর সাথে সামঞ্জস্যপূর্ণ

গঠন:

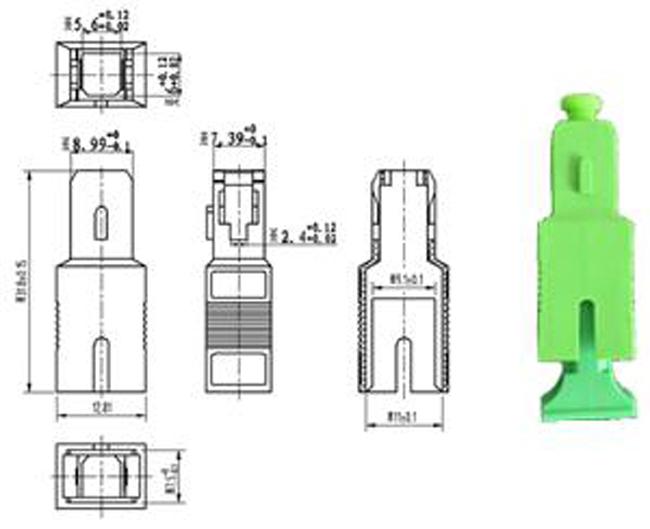

এফবিজি প্রতিফলক একটি স্ট্যান্ডার্ড এসসি সংযোগকারী কাঠামো গ্রহণ করে এবং এর বাহ্যিক মাত্রা নিম্নরূপ:

ডাব্লু orking / স্টোরেজ শর্তাবলী:

স্থিতিমাপ সবিস্তার বিবরণী একক
কাজ তাপমাত্রা -25। +65 ° সেঃ
কাজের আর্দ্রতা 5 ~ 95 % আরএইচ
সংগ্রহস্থল তাপমাত্রা -40। +85 ° সেঃ
স্টোরেজ আর্দ্রতা 5 ~ 95 % আরএইচ
